Свинчиваемые емкости из нержавеющей стали компании Boerger

Свинчиваемая емкость из нержавеющей стали компании Boerger

Емкости из нержавеющей стали компании Boerger GmbH спроектированы в соответствии с техническими требованиями покупателей, имеют сборную конструкцию и могут использоваться для хранения жидкостей в целом ряде применений.

Сегменты емкости собираются вертикально с перекрытием и свинчиваются двумя рядами болтов.

Компоновка емкостей объемом от 30 до 4000 м³ определяется соотношением высоты и диаметра емкости. Имеются расчеты нагрузок и структурные расчеты.

Модульная конструкция емкостей компании Boerger GmbH с кольцевыми сегментами допускает последующее увеличение объема и/или перемещение емкости.

Характерные особенности емкостей Boerger - гибкость и простота.

Особенности

не требуют обслуживания
газоплотная конструкция
универсальность
легкость транспортировки
быстрая сборка на месте
увеличение объема в будущем
возможность перемещения
выбор принадлежностей
широкий выбор размеров

Применения

емкость для хранения жидкостей
емкость для хранения шламов
емкость - метантэнк
емкость - аэротэнк
емкость - ферментер
пожарный резервуар
обработка сточных вод
для жидких удобрений
для навоза
и многие другие применения

Опции/принадлежности

заводская сборная конструкция, соединения, устройства доступа, люки, лестницы и т.п.
лестницы с защитным ограждением, мостки, платформы
различные конструкции крыши с широким выбором материалов
изоляция емкости

Размеры емкостей

В таблице приведены значения объема емкостей в м³ в зависимости от высоты и диаметра.

Тип			1	2	3	4	5	6	7	8
	Высота, м		1.50	3.00	4.50	6.00	7.50	9.00	10.50	12.00
	∅, м	S, м²	Объем, м³
04	3.71	11		32	49	65	81	97	114	130
05	4.63	17		51	76	101	126	152	177	202
06	5.56	24	36	73	109	146	182	219	255	291
07	6.48	33	49	99	148	198	247	297	346	396
08	7.41	43	65	129	194	259	323	388	453	517
09	8.34	55	82	164	246	328	410	492	574	656
10	9.26	67	101	202	303	404	505	606	707	808
11	10.19	82	122	245	367	489	612	734	856	979
12	11.12	97	146	291	437	583	728	874	1020	1165
13	12.04	114	171	342	512	683	854	1025	1195
14	12.97	132	198	396	595	793	991	1189	1387
15	13.89	152	227	455	682	909	1136	1364
16	14.82	173	259	517	776	1035	1294	1552
17	15.75	195	292	584	877	1169	1461	1753
18	16.67	218	327	655	982	1310	1637	1964
19	17.60	243	365	730	1095	1460	1825	2190
20	18.53	270	405	809	1214	1618	2023	2427
21	19.45	297	446	891	1337	1783	2228
22	20.38	326	489	979	1468	1957	2447
23	21.30	356	534	1069	1603	2138	2672
24	22.23	388	582	1164	1747	2329	2911
25	23.16	421	632	1264	1896	2528	3160
26	24.08	456	683	1366	2049	2732	3416
27	25.01	491	737	1474	2211	2948	3684
28	25.94	528	793	1585	2378	3171	3964
29	26.86	567	850	1700	2550	3400	4250
30	27.79	606	910	1820	2729	3639	4549
31	28.71	648	971	1942	2913	3884	4855
32	29.64	690	1035	2070	3105	4140	5175
33	30.57	734	1101	2202	3303	4404
34	31.48	779	1167	2335	3502	4670

Конструктивные особенности

Сегменты емкости собираются вертикально с перекрытием и свинчиваются двумя рядами болтов.

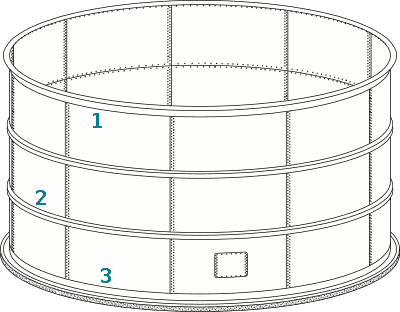

Конструкция свинчиваемых емкостей из нержавеющей стали компании Boerger

Прочность конструкции емкости обеспечивается верхним стягивающим кольцом с ребром жесткости.

Горизонтальные кромки сегментов стянуты болтами через элементы жесткости в виде U-образных каналов. Такая конструкция гарантирует стабильность стенок емкости и минимизирует вес.

Конструкция соединения с основанием использует простую и эффективную систему анкерных креплений, обеспечивающую длительный срок службы, и уплотнение герметиком.
