Мембранный насос PWR-Flo™ NPF25
Система распределения воздуха PWR-Flo™ с асимметричным поршнем отличается наибольшей эффективностью среди представленных на рынке. Эта устойчивая к застреванию конструкция также обеспечивает превосходную надежность при перекачке жидкости с многочисленными включениями/выключениями (например, при заполнении и дозировании). Воздушный клапан и центральная секция изготовлены из химически стойкого полипропилена.
Варианты исполнения

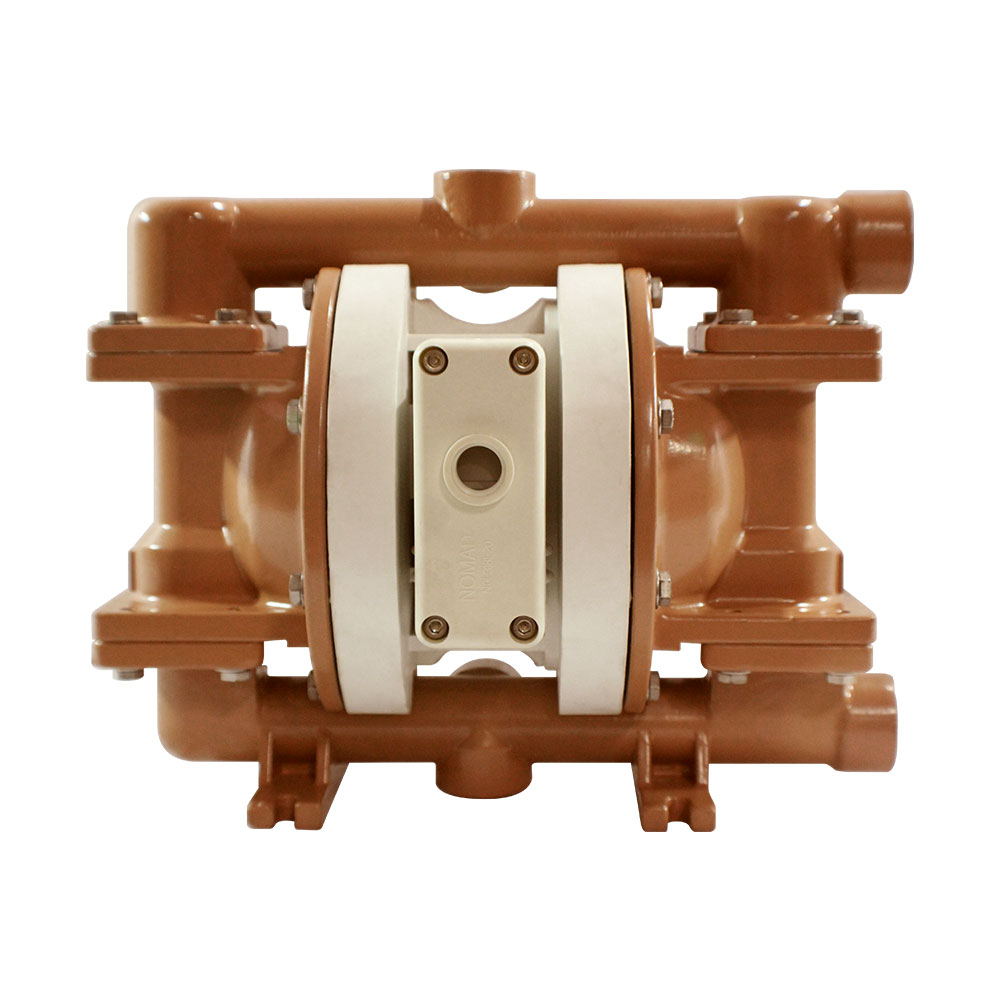

Материал:
Конструкция: болты
Порты: сбоку

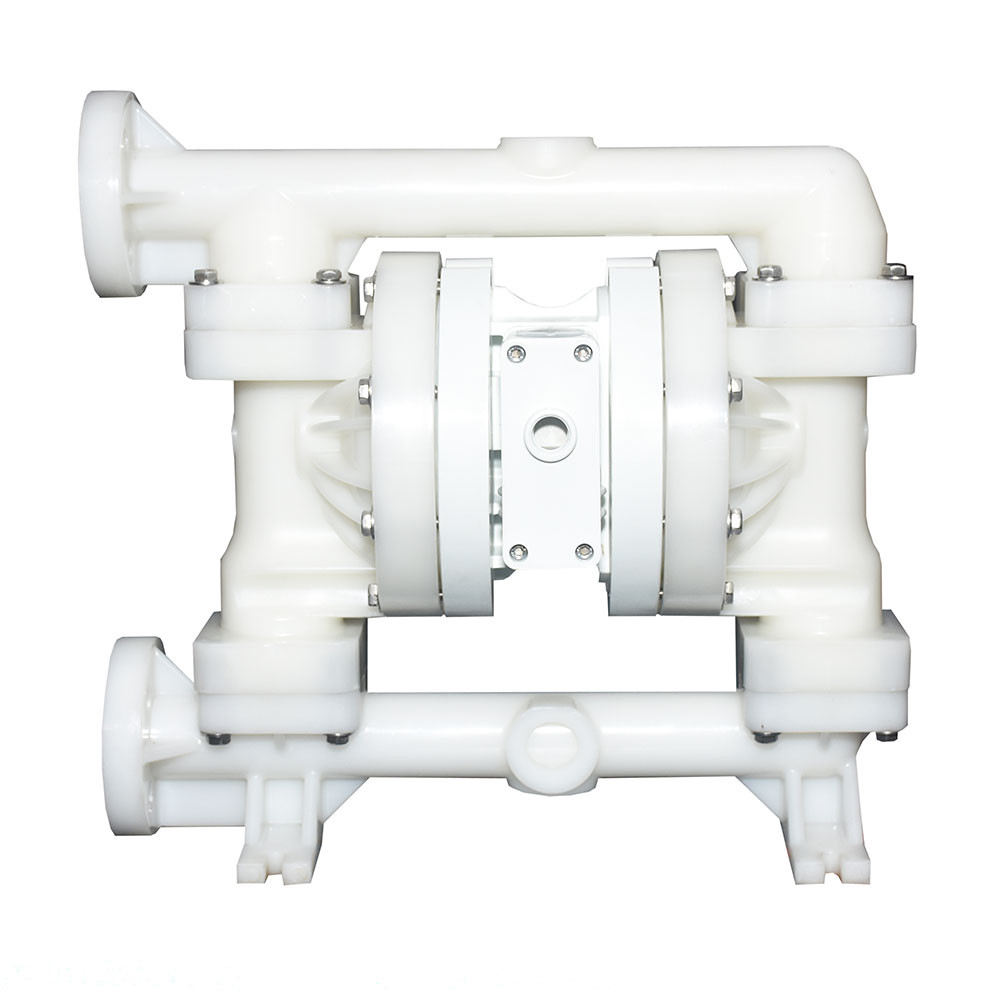

Материал:
Конструкция: болты

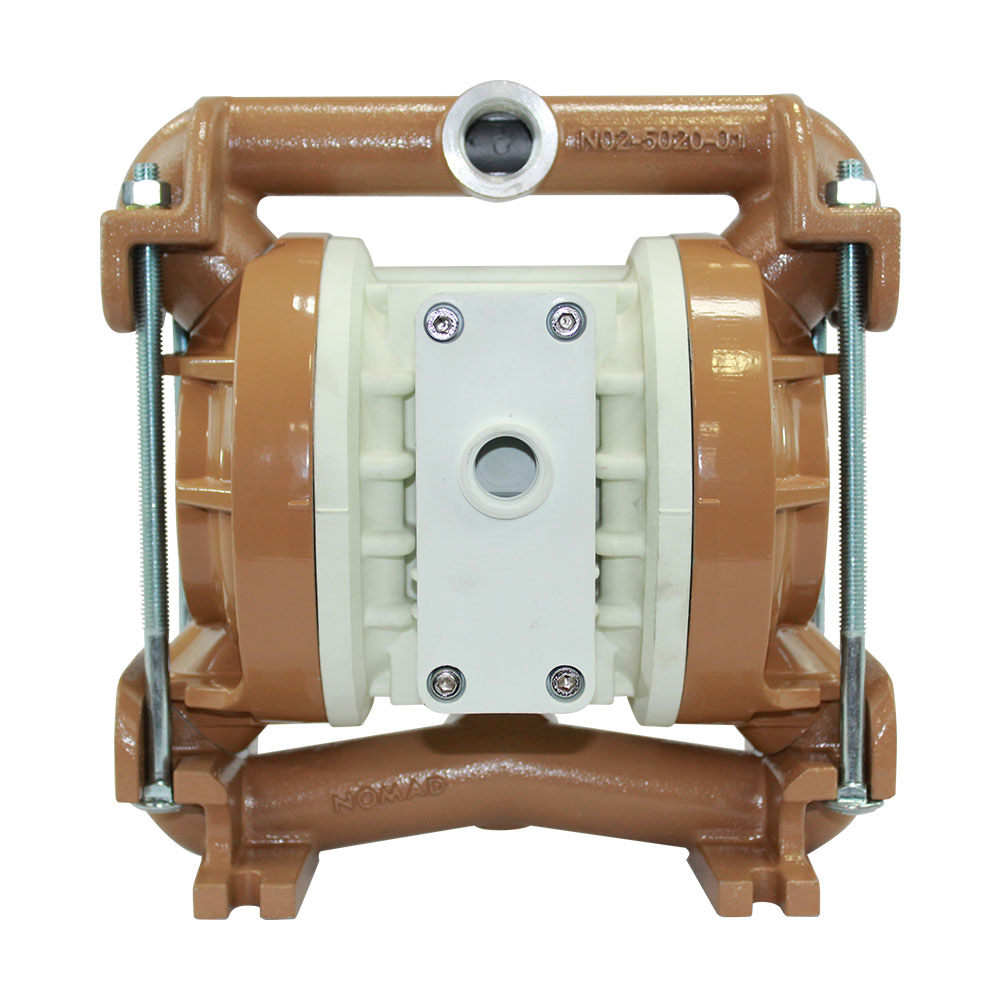

Материал: пластик
Конструкция: болты

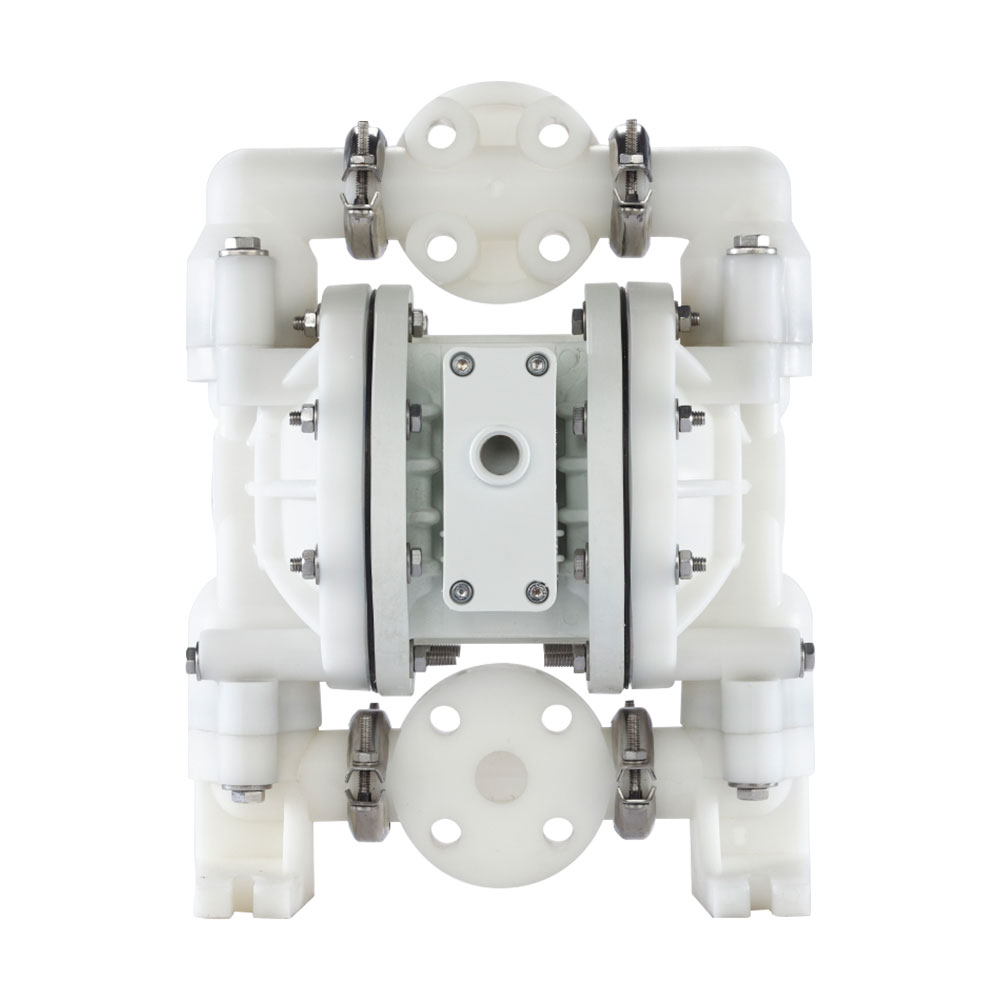

Материал: пластик
Конструкция: болты
Порты: сбоку
Спецификация
| Материал мембран (диафрагм) | Резиновые эластомеры | Термопластичные эластомеры | Тефлон | Тефлон UFI |
|---|---|---|---|---|
| Проходное сечение насоса | FNPT 25 мм (1″) | |||
| Стандарт присоединения | NPT/BSP/фланцы | |||
| Подача сжатого воздуха | 6.4 мм (1/4″) | |||
| Производительность (макс.) | 212 л/мин | 212 л/мин | 168 л/мин | 185 л/мин |
| Высота всасывания (из сухого состояния) | 5.4 м | 4.1 м | 3.5 м | 5.5 м |
| Высота всасывания (заполненный) | 9.3 м | 9.3 м | 9.3 м | 9.0 м |
| Давление сжатого воздуха (макс.) | 8.6 бар | |||
| Подача за такт | 0.3 л | 0.34 л | 0.23 л | 0.3 л |
| Размер твердых включений (макс.) | 6.4 мм (1/4″) | |||
| Габаритные размеры | 343 x 287 x 373.4 мм | |||
| Вес | 11 кг (алюминий), 23 кг (нерж. сталь) | |||
Материалы
| Смачиваемые части | алюминий, нержавеющая сталь |
| Мембраны (диафрагмы) | тефлон, неопрен, Buna, Santoprene®, Viton®, Nordel®, полиуретан, Hytrel® |
| Воздушный клапан | полипропилен |
| Шарики клапанов | тефлон, неопрен, Buna, Santoprene®, Viton®, Nordel®, полиуретан, Hytrel® |
| Сёдла клапанов | - |
| Уплотнительные кольца | - |
Спецификация
| Материал мембран (диафрагм) | Резиновые эластомеры | Тефлон |
|---|---|---|
| Проходное сечение насоса | всасывание: FNPT 25 мм (1″); нагнетание: FNPT 19 мм (3/4″) | |
| Стандарт присоединения | NPT/BSP | |
| Подача сжатого воздуха | 6.4 мм (1/4″) | |
| Производительность (макс.) | 170 л/мин | |
| Высота всасывания (из сухого состояния) | 5.79 м | 5.48 м |
| Высота всасывания (заполненный) | 8.53 м | |
| Давление сжатого воздуха (макс.) | 8.6 бар | |
| Подача за такт | 0.34 л | |
| Размер твердых включений (макс.) | 3.2 мм (1/8″) | |
| Габаритные размеры | 279 x 267 x 201 мм | |
| Вес | 12 кг (алюминий), 16 кг (нерж. сталь) | |
Материалы
| Смачиваемые части | алюминий, нержавеющая сталь |
| Мембраны (диафрагмы) | тефлон, неопрен, Buna, Viton®, Santoprene®, Nordel®, Hytrel® |
| Воздушный клапан | полипропилен |
| Шарики клапанов | тефлон, неопрен, Buna, Viton®, Santoprene®, Nordel®, Hytrel® |
| Сёдла клапанов | алюминий, нержавеющая сталь |
| Уплотнительные кольца | тефлон, неопрен, Buna, Santoprene®, Viton®, Nordel®, полиуретан, Hytrel® |
Спецификация
| Проходное сечение насоса | FNPT 25 мм (1″) |
| Стандарт присоединения | NPT |
| Подача сжатого воздуха | 6.4 мм (1/4″) |
| Производительность (макс.) | 135 л/мин |
| Высота всасывания (из сухого состояния) | 3.05 м |
| Высота всасывания (заполненный) | 4.89 м |
| Давление сжатого воздуха (макс.) | 8.6 бар |
| Подача за такт | 0.11 л |
| Размер твердых включений (макс.) | 3.17 мм (1/8″) |
| Габаритные размеры | 406 x 322 x 157 мм |
| Вес | 4 кг |
Материалы
| Смачиваемые части | полипропилен |
| Мембраны (диафрагмы) | тефлон, Santoprene® |
| Воздушный клапан | полипропилен |
| Шарики клапанов | тефлон |
| Сёдла клапанов | полипропилен |
| Уплотнительные кольца | Viton®, инкапсулированный Viton® |
Спецификация
| Материал мембран (диафрагм) | Резиновые эластомеры | Термопластичные эластомеры | Тефлон |
|---|---|---|---|
| Проходное сечение насоса | фланцы 25 мм (1″) | ||
| Стандарт присоединения | ANSI | ||
| Подача сжатого воздуха | 6.4 мм (1/4″) | ||
| Производительность (макс.) | 220 л/мин | ||
| Высота всасывания (из сухого состояния) | 6.1 м | 5.8 м | 5.18 м |
| Высота всасывания (заполненный) | 9.5 м | 9.8 м | 9.8 м |
| Давление сжатого воздуха (макс.) | 8.6 бар | ||
| Подача за такт | 0.11 л | ||
| Размер твердых включений (макс.) | 1.6 мм (1/16″) | ||
| Габаритные размеры | 218 x 208 x 203 мм | ||
| Вес | 10 кг | ||
Материалы
| Смачиваемые части | полипропилен |
| Мембраны (диафрагмы) | тефлон, неопрен, Buna, Santoprene®, Viton®, Nordel®, полиуретан, Hytrel® |
| Воздушный клапан | полипропилен |
| Шарики клапанов | тефлон, Buna, Santoprene®, Hytrel® |
| Сёдла клапанов | - |
| Уплотнительные кольца | - |
Рабочие температуры материалов
| Материал | Диапазон температур |
|---|---|
| Резиновые эластомеры | |
| Неопрен | -17.8 – 93.3 °C |
| Buna-N | -12.2 – 82.2 °C |
| EPDM | -51.1 – 137.8 °C |
| Viton® | -40 – 176.7 °C |
| Термопластичные эластомеры | |
| Полиуретан | -12.2 – 65.6 °C |
| Santoprene® | -40 – 107.2 °C |
| Hytrel® | -28.9 – 104.4 °C |
| Тефлон | |
| Тефлон | -4.4 – 104.4 °C |
