Как работает эксцентриковый винтовой насос Wangen?

Эксцентриковые винтовые насосы (их также называют одновинтовыми, героторными или шнековыми) относятся к насосам объемного типа действия. В отличие от классических центробежных насосов, которые разгоняют жидкость с помощью вращающегося колеса, винтовые насосы работают по принципу бесконечного поршня.

Этот принцип позволяет им перекачивать продукты, с которыми не справится никакое другое оборудование: экстремально густые пасты, сильно обезвоженный осадок (до 45% сухого вещества), среды с крупными абразивными камнями, а также деликатные продукты, требующие перекачки без взбивания и пульсаций.

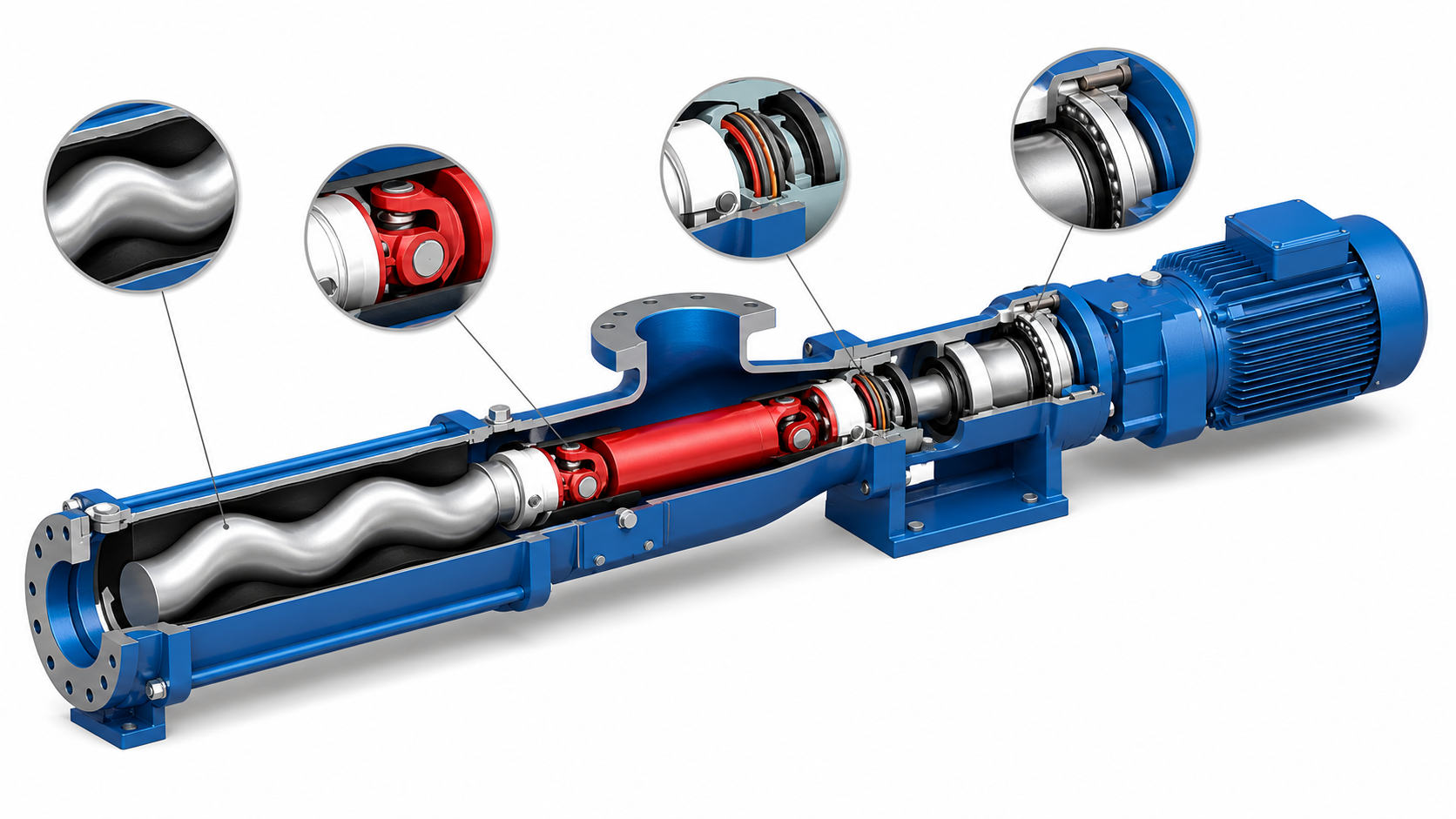

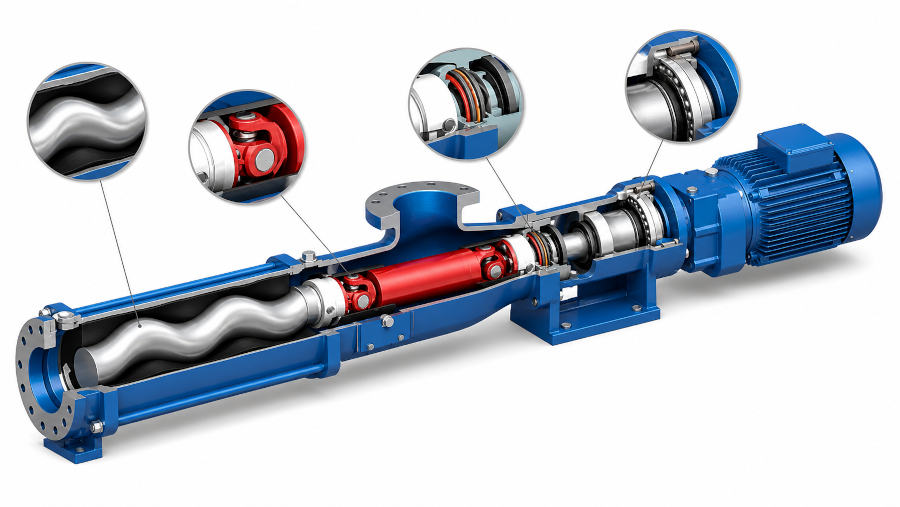

Устройство эксцентрикового насоса

Ротор и статор. Ротор — это металлический винтовой элемент, который вращается внутри эластичного статора и образует герметичные камеры для перемещения среды по длине насоса. Благодаря этой паре насос обеспечивает плавную, равномерную и малопульсационную подачу продукта.
Карданный вал. Карданный вал передает крутящий момент от привода к ротору и компенсирует эксцентричное движение рабочей части насоса. Этот узел играет ключевую роль в стабильной работе насоса под нагрузкой.
Уплотнения вала. Уплотнения вала предотвращают утечку перекачиваемой среды в зоне выхода вращающегося вала из корпуса. От типа и качества уплотнения зависят герметичность, надежность и срок службы насоса.
Подшипниковая опора. Подшипниковая опора воспринимает механические нагрузки, поддерживает вал и обеспечивает его точное вращение. Этот узел повышает устойчивость конструкции и способствует длительной эксплуатации оборудования.

Принцип работы: шаг за шагом

Образование камер: когда металлический ротор вставляется внутрь резинового статора, между ними образуются герметичные, замкнутые полости (камеры) заданного объема.
Всасывание: при вращении ротора (от электродвигателя или ВОМ) эти камеры начинают смещаться от всасывающего патрубка к напорному. На стороне всасывания образуется вакуум, который затягивает продукт внутрь насоса.
Проталкивание продукта: среда попадает в замкнутую камеру и движется внутри статора по спирали, словно гайка по резьбе.
Нагнетание: достигнув конца статора, продукт выдавливается в напорный трубопровод.

Важно: поскольку форма и объем камеры в процессе движения не меняются, продукт не сжимается, не перемешивается и не взбивается. Транспортировка происходит абсолютно бережно и без пульсаций.

Главные преимущества технологии

Независимость давления от вязкости: в отличие от других насосов, винтовой насос создает давление, зависящее только от количества витков (ступеней) статора, а не от скорости вращения. Обычный насос Wangen может легко выдавать давление до 48 бар.
Идеальное дозирование: объем перекачиваемой жидкости строго пропорционален количеству оборотов ротора. Оснастив насос частотным преобразователем, вы получаете сверхточный дозатор.
Отсутствие клапанов: конструкция не требует обратных клапанов, которые часто забиваются грязью и камнями в других типах насосов.

Особенности бункерных насосов

Если продукт (например, обезвоженный шлам) настолько сухой, что не может сам затечь во всасывающий патрубок, применяются бункерные версии насосов (серии KL-R, BIO-MIX).

В них стандартный патрубок заменен на широкую воронку-бункер, на дне которого вращается дополнительный подающий шнек (архимедов винт). Этот шнек принудительно захватывает густую массу, проталкивая ее прямо в пару "ротор-статор".
