Пневматические мембранные насосы высокого давления Almatec AHD и AHS
Серии пневматических двухмембранных (диафрагменных) насосов Almatec AHD и AHS разработаны для безопасной работы с химическими и абразивными средами в условиях высокого давления до 15 бар. Данные модели являются усовершенствованной заменой предыдущей серии AH. Насосы отличаются сверхпрочной конструкцией корпуса, которая способна выдерживать экстремальные внутренние нагрузки без необходимости использования внешних усиливающих стяжек.

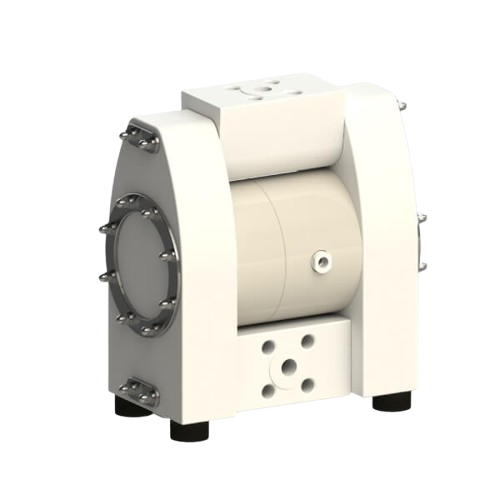

- Серия AHD (Duplex) оснащена встроенным мультипликатором давления. При подаче сжатого воздуха с давлением до 7 бар насос за счет внутреннего усиления (коэффициент более 2:1) способен нагнетать жидкость с давлением до 15 бар. Линейка представлена тремя типоразмерами: AHD 15 (до 4 м³/ч), AHD 25 (до 10 м³/ч) и AHD 40 (до 20 м³/ч).
- Серия AHS (Simplex) работает с передаточным отношением 1:1 и не имеет встроенного усилителя. Для достижения выходного давления в 15 бар требуется подача сжатого воздуха с аналогичным давлением, например, от промышленного компрессора или внешнего бустера. Выпускается в двух размерах: AHS 15 и AHS 25.
Характеристики моделей AHD и AHS
| Модель | AHD 15 | AHD 25 | AHD 40 |
|---|---|---|---|
| Макс. производительность | 4 м³/ч | 10 м³/ч | 20 м³/ч |
| Макс. давление сжатого воздуха | 7 бар | 7 бар | 7 бар |
| Макс. давление нагнетания | 15 бар | 15 бар | 15 бар |
| Высота всасывания (насухую, шарики клапанов из EPDM/NBR) | 2 м | 3,5 м | 3,5 м |
| Высота всасывания (насухую, шарики клапанов из PTFE) | 1,5 м | 2 м | 2 м |
| Высота всасывания (заполн.) | 9,5 м | 9,5 м | 9,5 м |
| Размер фланцев (DIN или ANSI) | 15 мм (1/2″) | 25 мм (1″) | 40 мм (1-1/2″) |
| Размер твердых включений | до 4 мм | до 5 мм | до 8 мм |
| Вес | 11 кг | 24 кг | 53 кг |
| Модель | AHS 15 | AHS 25 |
|---|---|---|
| Макс. производительность | 4 м³/ч | 8 м³/ч |
| Макс. давление сжатого воздуха | 15 бар* | 15 бар* |
| Макс. давление нагнетания | 15 бар | 15 бар |
| Высота всасывания (насухую, шарики клапанов из EPDM/NBR) | 2 м | 2,5 м |
| Высота всасывания (насухую, шарики клапанов из PTFE) | 1,5 м | 1,5 м |
| Высота всасывания (заполн.) | 9,5 м | 9,5 м |
| Размер фланцев (DIN или ANSI) | 15 мм (1/2″) | 25 мм (1″) |
| Размер твердых включений | до 4 мм | до 5 мм |
| Вес | 9 кг | 19 кг |
*Примечание: для серии AHS требуется внешний бустер или компрессор высокого давления для достижения максимального напора.
Преимущества
- Стабильная работа под высоким давлением: прочный цельнотянутый корпус спроектирован специально для давления до 15 бар.
- Автономность (для AHD): встроенный усилитель позволяет достигать высоких параметров на выходе без установки дорогостоящих компрессоров высокого давления в цеху.
- Двойное действие: обеспечивает стабильную подачу рабочей среды.
- Гибкая интеграция: возможность как горизонтального, так и вертикального подключения трубопроводов.
Материалы и исполнения
- Основной материал проточной части: сверхвысокомолекулярный полиэтилен (PE UHMW). Материал отличается выдающейся стойкостью к абразивному износу и химическому воздействию агрессивных сред.
- Если технологический процесс требует использования металла, доступны аналогичные решения для высоких давлений в корпусах из нержавеющей стали точного литья (в рамках серии Chemicor).
Часто задаваемые вопросы
В чем разница между моделями AHD и AHS?
Серия AHD (Duplex) имеет встроенный усилитель давления, который увеличивает входное давление воздуха (максимум 7 бар) более чем в два раза, выдавая на выходе до 15 бар. Серия AHS (Simplex) работает напрямую с коэффициентом 1:1, поэтому для получения на выходе 15 бар требуется подать на насос сжатый воздух под давлением 15 бар.
На замену каким насосам пришли данные серии?
Насосы AHD и AHS являются прямой модернизацией и преемниками предыдущей линейки насосов высокого давления Almatec AH.
Подходит ли серия AHD для питания фильтр-прессов?
Да, загрузка фильтр-прессов является типичной и наиболее частой областью применения этих насосов. Насос автоматически адаптируется к растущему сопротивлению фильтра, плавно увеличивая напор до 15 бар без перегрузки системы.
