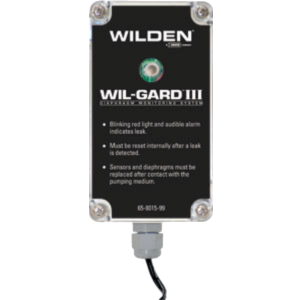

Система контроля состояния диафрагм Wil-Gard III для насосов Wilden
Система Wil-Gard™ III от компании Wilden — это передовое решение для мониторинга целостности диафрагм в пневмомембранных насосах. В отличие от аналогов, которые реагируют на утечку только после попадания жидкости в воздушную камеру или на выхлоп, Wil-Gard III обнаруживает нарушение герметичности непосредственно в источнике — на первичной диафрагме.
Принцип работы: обнаружение утечки в источнике
Система использует высокочувствительные датчики, установленные между первичной и подкладной (изолирующей) диафрагмами с каждой стороны насоса.
- Мгновенная реакция: датчики фиксируют контакт с практически любой проводящей жидкостью (проводимость от 75 мкСм).
- Надежность: сенсоры рассчитаны на постоянные циклы изгиба и тяжелые эксплуатационные нагрузки без потери чувствительности.
- Двойная защита: пока датчики срабатывают, подкладные диафрагмы сохраняют герметичность, предотвращая выброс перекачиваемой среды.
Что происходит при срабатывании системы?
Управляющий модуль Wil-Gard III постоянно отслеживает сопротивление датчиков. При фиксации утечки система активирует многоуровневый протокол безопасности:
| Сигнал / Действие | Назначение |
|---|---|
| 🔊 Звуковой сигнал | Мгновенное оповещение оператора в шумном цеху |
| 💡 Яркий светодиод | Визуальная индикация аварии на корпусе модуля |
| ⚙️ Реле с мех. блокировкой | Автоматическая остановка насоса или перекрытие клапана |
| 🔒 Подкладная диафрагма | Физическое удержание жидкости внутри насоса |
Важно: Внутреннее реле (2 А при 250 В) с механической фиксацией позволяет автоматически отключать внешние устройства: запорные клапаны на линии всасывания/нагнетания или пневмопитание насоса. Это исключает человеческий фактор и предотвращает разлив химикатов.
Технические характеристики
| Параметр | Значение |
|---|---|
| Питание | 100–250 В, 50/60 Гц (универсальное) |
| Чувствительность | от 75 мкСм (подходит для большинства водных растворов и химикатов) |
| Выходной сигнал | реле с механической блокировкой, 2 А @ 250 В |
| Индикация | светодиод + звуковой зуммер |
| Корпус | брызгозащищенное исполнение |
| Монтаж | заводская установка или комплект для модернизации имеющегося насоса |
Область применения
Система Wil-Gard III критически важна для отраслей, где утечки недопустимы:
- Химическая и нефтехимическая промышленность (кислоты, растворители, реагенты).
- Фармацевтика и производство косметики (дорогостоящие или стерильные продукты)
- Гальваника и металлообработка (агрессивные электролиты).
- Пищевое производство (где требуется строгий контроль гигиены).
Часто задаваемые вопросы (FAQ)
Для каких жидкостей подходит Wil-Gard III?
Система реагирует на проводящие жидкости (проводимость ≥75 мкСм). Это большинство водных растворов, кислот, щелочей и эмульсий. Для перекачки чистых диэлектриков (например, некоторых масел) требуется консультация инженера.
Можно ли установить систему на уже работающий насос?
Да, Wil-Gard III доступна в виде комплекта для модернизации (retrofit) существующих насосов Wilden соответствующих серий.
Что произойдет, если отключится электричество?
Реле с механической блокировкой сохраняет последнее состояние. При восстановлении питания система продолжит мониторинг. Для полной безопасности рекомендуется интегрировать Wil-Gard III в общую схему аварийной остановки предприятия.
