Мембраны Wilden — доступные материалы и уникальные конструктивные исполнения
Мембраны (диафрагмы) Wilden для насосов AODD — надёжное решение для перекачки агрессивных жидкостей, масел, кислот и пищевых продуктов. Широкий выбор материалов — резиновые эластомеры, TPE и PTFE — и инновационные конструктивные исполнения (Ultra-Flex™, EZ-Install, IPD) обеспечивают максимальную химстойкость, долгий ресурс на изгиб и соответствие санитарным стандартам FDA и 3-A. Подберите мембрану под вашу задачу — по среде, температуре и требованиям к гигиене.
Как выбрать мембрану: ключевые критерии
Правильный выбор мембраны требует тщательного анализа всех параметров технологического процесса и условий эксплуатации. При подборе мембраны, подходящей для конкретного применения, необходимо учитывать следующие факторы:
- Химическая стойкость — совместимость материала мембраны с перекачиваемой жидкостью.
- Температурный диапазон — способность материала сохранять эластичность при низких температурах и не разрушаться при высоких.
- Стойкость к абразивному износу — устойчивость к износу и трению, вызванным контактом с твердыми частицами и примесями в перекачиваемой среде.
- Санитарные нормы — соответствие мембраны гигиеническим или санитарным стандартам (например, FDA, 3-A и др.).
- Ресурс на изгиб (Flex Life) — ожидаемый срок службы мембраны до необходимости замены.
- Стоимость — совокупная стоимость владения, определяемая начальной ценой, расчетным ресурсом в условиях конкретного применения, а также затратами на простои и трудозатраты при замене мембраны.
| Материал | IPD | Стандарт | Спец применения | Хим стойкость/Применение | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Chemi-Fuse | Pure-Fuse | EZ-Install | Традиционные | PTFE с полн. ходом | PTFE с уменьш. ходом | Ultra-Flex | Кетоны и альдегиды | Ацетаты | Ароматические углеводороды | Хлорированные углеводороды | Нефть и газ | Вода/сточные воды | ||
| Термопластичные эластомеры (TPE) | Wil-Flex® | ✅ | ✅ | ✅* | ✅* | ✅ | ✅ | ✅ | ||||||
| Saniflex™ | ✅ | ✅ | ✅ | ✅ | ✅ | ✅ | ||||||||
| Bunalast™ | ✅ | ✅ | ||||||||||||
| Полиуретан | ✅ | ✅ | ✅ | |||||||||||
| PTFE | PTFE | ✅ | ✅ | ✅ | ✅ | ✅ | ✅ | ✅ | ✅ | |||||
| Резиновые эластомеры | Buna-N | ✅ | ✅ | ✅ | ||||||||||
| EPDM | ✅ | ✅ | ✅ | ✅ | ||||||||||
| Неопрен | ✅ | ✅ | ✅ | |||||||||||
| FKM | ✅ | ✅ | ✅ | ✅ | ||||||||||
Примечание *диапазон температур для традиционных мембран Wil-Flex®: -40° to 107°C

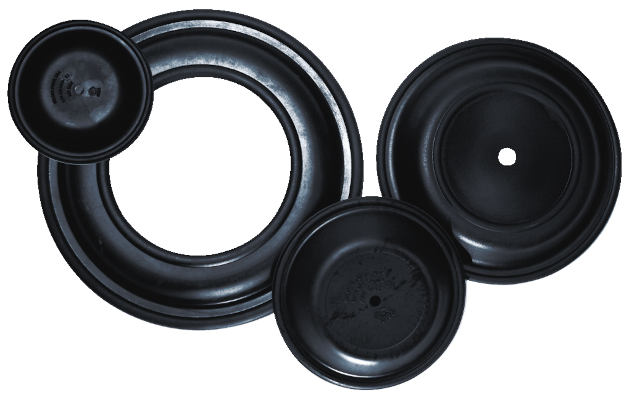

Резиновые эластомеры
Компания Wilden использует различные составы на основе натурального каучука и синтетических добавок, повышающих устойчивость материала к определённым типам жидкостей.
Резиновые мембраны обеспечивают самый широкий температурный диапазон, длительный ресурс на изгиб и специально разработаны для значительного повышения химической стойкости. Их исключительная прочность достигается за счёт встроенной армирующей сетки из нейлона. Резиновые мембраны доступны как в конструкции Wilden Ultra-Flex™, так и в традиционной форме.
Buna-N (нитрил)
Диапазон температур: -50° to 130°C; Стоимость: $
- Распространённый материал в промышленности
- Отлично подходит для применения с нефтепродуктами и маслосодержащими жидкостями
- Умеренный ресурс на изгиб, средняя стойкость к абразивному износу и долговечность
Неопрен (neoprene)
Диапазон температур: -18° to 93°C; Стоимость: $
- Мембрана общего назначения
- Часто используется в неагрессивных средах, таких как водные суспензии, скважинная или морская вода
- Хороший ресурс на изгиб, средняя стойкость к абразивному износу и долговечность
Этилен-пропиленовый каучук (EPDM)
Диапазон температур: -51° to 138°C; Стоимость: $$
- Недорогая альтернатива PTFE для разбавленных кислот и щелочей; выдерживает широкий температурный диапазон
- Идеален для применений при экстремально низких температурах
- Хороший ресурс на изгиб, средняя стойкость к абразивному износу и долговечность
Флюорокарбон (FKM)
Диапазон температур: -40° to 177°C; Стоимость: $$$$
- Превосходные характеристики при работе с агрессивными жидкостями, такими как ароматические или хлорированные углеводороды, а также сильные кислоты — обладает самым широким температурным диапазоном среди резин
- Отлично подходит для применений при очень высоких температурах
- Умеренный ресурс на изгиб, средняя стойкость к абразивному износу и долговечность
Термопластичные эластомеры (TPE)
Мембраны из TPE отличаются высокой прочностью, низкой стоимостью и способны работать в широком диапазоне температур. Изготавливаемые методом литья под давлением из высококачественных инженерных полимеров, мембраны TPE обладают собственной высокой прочностью на растяжение и не требуют тканевого армирования.
Мембраны TPE доступны в исполнении с интегрированным поршнем IPD, в конструкции EZ-Install, а также в традиционной форме «pie-shape».
Wil-Flex® (Santoprene®)
Диапазон температур: -50° to 130°C; Стоимость: $
- Устойчивость к абразивному износу и химическому воздействию
- Предназначен для работы с кислотными и щелочными средами, такими как гидроксид натрия, серная и соляная кислоты
- Также доступен в пищевом исполнении, соответствующем требованиям FDA CFR 21.177
- Отличный ресурс при циклических изгибах, высокая износостойкость и долговечность
Bunalast™
Диапазон температур: -40° to 130°C; Стоимость: $$
- Прочная конструкция обеспечивает вдвое (2×) больший ресурс по изгибу по сравнению с мембранами Geolast® и Buna-N
- Отличная устойчивость к абразивному износу
- Широкий температурный диапазон: от –40 °C до +130 °C (–40 °F до +266 °F)
- Предназначен для замены диафрагм GEOLAST® и BUNA-N
Saniflex™ (Hytrel®)
Диапазон температур: -29° to 104°C; Стоимость: $$
- Обеспечивает превосходную герметичность при работе с жидкостями низкой плотности и высокосмазочными материалами
- Отлично подходит для пищевых применений, включая жиры и масла
- Соответствует требованиям FDA CFR 21.177
- Хороший ресурс по изгибу, отличная износостойкость и долговечность
- Доступен также в непищевом исполнении для промышленных применений
Полиуретан
Диапазон температур: -12° to 66°C; Стоимость: $
- Отлично подходит для универсального применения
- Рекомендуется для неагрессивных сред, таких как водные суспензии, грунтовые воды и морская вода
- Высокий ресурс при циклических изгибах, отличная устойчивость к износу и долговечность
Эластомеры на основе политетрафторэтилена (PTFE / тефлон)
Мембраны Wilden из PTFE доступны в трёх исполнениях — с полным ходом, уменьшенным ходом и двухходовом варианте — и являются идеальным выбором для работы с агрессивными химическими средами.
PTFE-мембраны также поставляются в комплекте с различными материалами подкладных (опорных) диафрагм, включая неопрен, Buna-N, EPDM, Wil-Flex® и Saniflex™.
- Химически инертны
- Оптимальный выбор для агрессивных сред: ароматические и хлорированные углеводороды, кислоты, щёлочи, кетоны, альдегиды, ацетаты
- Отличный ресурс на изгиб, хорошая стойкость к абразивному износу и высокая долговечность

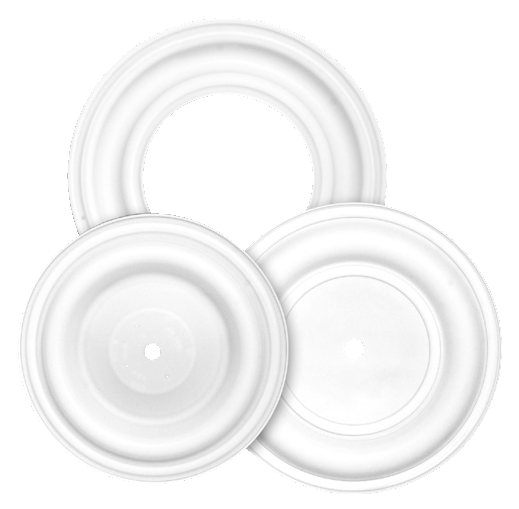

PTFE с полным ходом

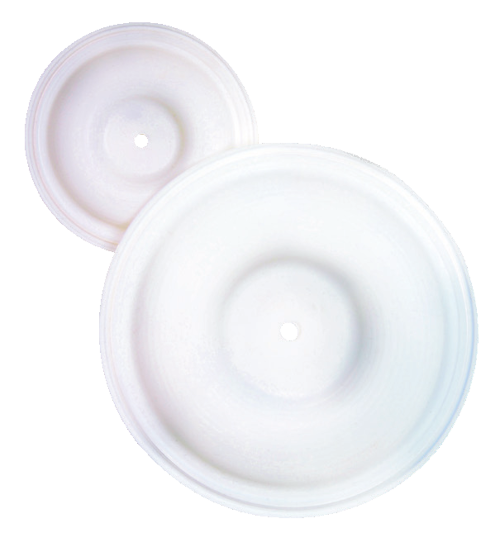

PTFE с уменьшенным ходом
Конструктивные исполнения диафрагм

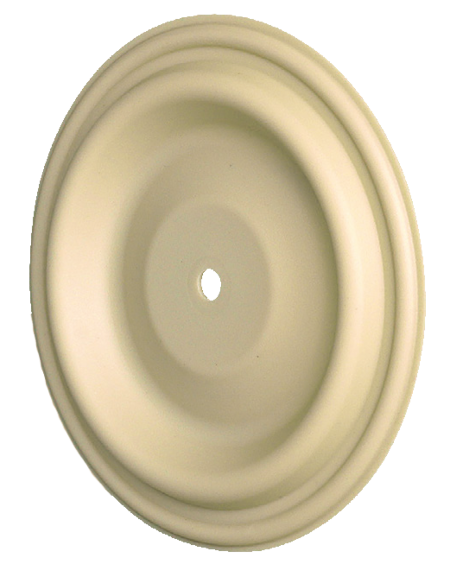

Мембраны EZ-Install
Мембраны EZ-Install из термопластичных эластомеров (TPE) представляют собой удобную и упрощённую прямую замену традиционных диафрагм. При их установке обслуживающему персоналу не требуется выворачивать диафрагму наизнанку, что значительно сокращает время монтажа, снижает затраты на техническое обслуживание, повышает безопасность и увеличивает время безотказной работы оборудования.
- Гофрированная (convolute) форма обеспечивает быструю и лёгкую установку, минимизируя риск травм
- Сокращение времени простоя и расходов на замену мембраны
- Сохраняют ту же производительность и долговечность, что и традиционные мембраны
- Полностью совместимы с существующей арматурой и узлами насоса
- Доступны из материалов: Wil-Flex®, Bunalast, Saniflex™ (не пищевой категории)
- Доступные размеры: 38 мм (1½"), 51 мм (2"), 76 мм (3")
Мембраны с интегрированным поршнем (Integral Piston Diaphragms, IPD)
Одноэлементное исполнение IPD от Wilden обеспечивает безопасную, чистую и надёжную перекачку продукта без зон застоя, что минимизирует риск загрязнения и связанные с этим юридические риски. Эти мембраны имеют гладкую профилированную форму и не оснащаются внешним поршнем.
Преимущества IPD
- Повышенная долговечность и ресурс на изгиб
- Совместимость с существующими валами и вспомогательными компонентами
- Увеличенная производительность и более быстрая установка — без потери эффективности
Ключевые особенности
- Повышенная долговечность и ресурс на изгиб
- Совместимость с существующими валами и вспомогательными компонентами
- До 100 % выше производительность и высота всасывания по сравнению с многослойными PTFE-мембранами
- Устранена потенциальная точка утечки на внешнем поршне при перекачке продукта
- Отсутствие абразивного износа внешнего поршня — особенно важно при работе с абразивными средами
- В исполнении не используется клей, в отличие от одноэлементных диафрагм конкурентов
- Лёгкая очистка — ускоряет переход между разными продуктами
Мембраны IPD Chem-Fuse™
Мембраны Chem-Fuse™ — идеальное решение для общепромышленных и химических применений. Они устойчивы к воздействию кислот, щелочей и других агрессивных жидкостей.
- Выдерживают широкий диапазон рабочих температур
- Устранение потенциальной точки утечки повышает герметичность и безопасность при перекачке критически важных или опасных сред
- Доступны из материалов: Wil-Flex®, Bunalast, Saniflex™ (не пищевой категории)
- Доступные размеры: 25 мм (1"), 38 мм (1½"), 51 мм (2"), 76 мм (3"), 102 мм (4")
Мембраны IPD Pure-Fuse™
Мембраны Pure-Fuse™ разработаны специально для пищевой и фармацевтической промышленности. Они поддерживают режим CIP (чистка на месте) и обеспечивают превосходную производительность и высоту всасывания по сравнению с IPD конкурентов.

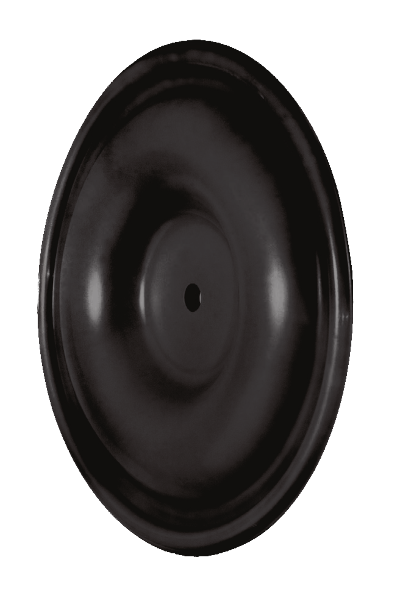

Мембраны Ultra-Flex™
Исполнение Ultra-Flex™, разработанное компанией Wilden, обеспечивает самый длительный срок службы среди всех резиновых мембран в отрасли. Их рабочая гофрированная (convolute) форма минимизирует концентрацию напряжений на всём протяжении хода — это ключевой фактор, определяющий долговечность мембраны.
- Используют самые долговечные резиновые составы в отрасли
- Исполнение максимизирует участие материала в движении, одновременно снижая нагрузку и концентрацию напряжений
- Повышенная стойкость к абразивному износу даже при работе с коррозионными средами
- Доступны во всех резиновых материалах: Buna-N, EPDM, неопрен, FKM/Viton® и др.
- Доступные размеры: 38 мм (1½"), 51 мм (2"), 76 мм (3")
